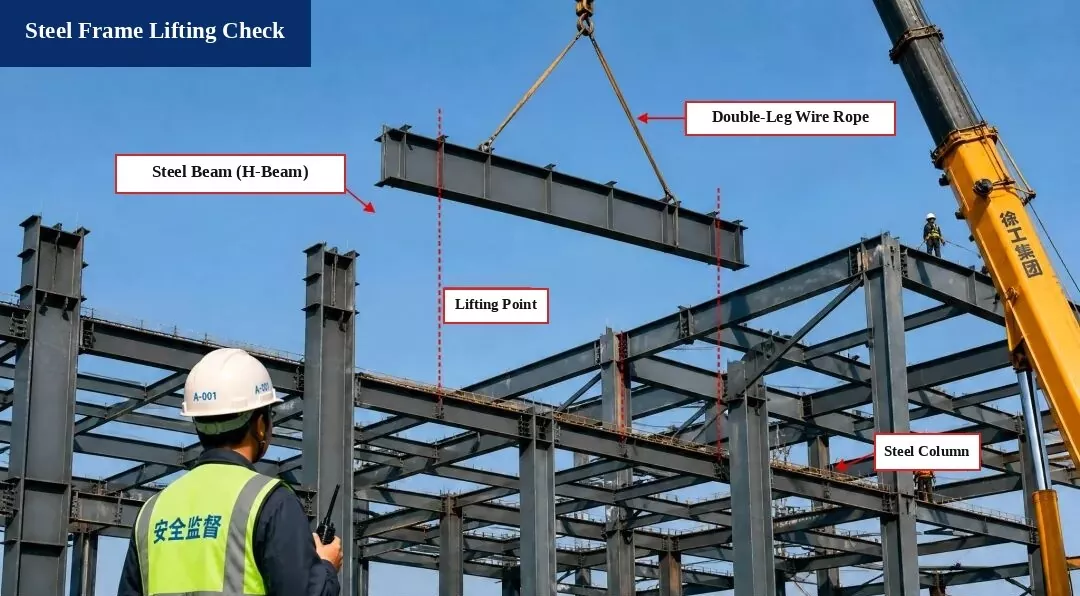

1. Проверка на подигнување на челична рамка (пресметка на подигнување)

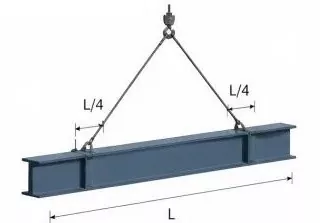

I. Дијаграм за кревање

Член:Челична греда H500×200×10×16, должина L = 12,0 m

Точки за подигнување:Поставете на L/4 од секој крај на гредата

Агол на прашка:α ≈ 60°

II. Пресметка на оптоварување

1. Само-тежина на зракот:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Фактор на динамичко оптоварување:Земете 1.1

3. Тежина на прашки:Игнорирано (занемарливо)

4. Вкупен товар за подигнување:
P = G × 1,1 = 219,9 kN

5. Затегнување на прашка (балансирано оптоварување):
T = P / (2 × cos α) = 219,9 / (2 × cos 60 °) = 219,9 kN

III. Безбедносна проверка на прашка

1. Тип на прашка:φ20 челично жичено јаже, оптоварување на кинење Fb = 360 kN

2. Безбедносен фактор (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Ги исполнува стандардните барања!

Проверете го заклучокот:
Операцијата за подигнување е безбедна и ги исполнува барањата за код.

Референтни стандарди

• Код за конструкција на челични конструкции (GB 50755-2012)

• Технички кодекс за безбедност на кревање и дигање во градежништвото (JGJ 276-2012)

Забелешки за безбедност:

1. Проверете ја челичната греда, жичаните јажиња и алатите за подигање пред да ги подигнете за да бидете сигурни дека се безбедни и сигурни.

2. Назначете посветено лице да го насочи процесот на кревање. Никој не смее да стои под подигнатиот зрак.

3. Веднаш прекинете ја работата со кревање кога брзината на ветерот ќе достигне ниво 6 или повисоко.

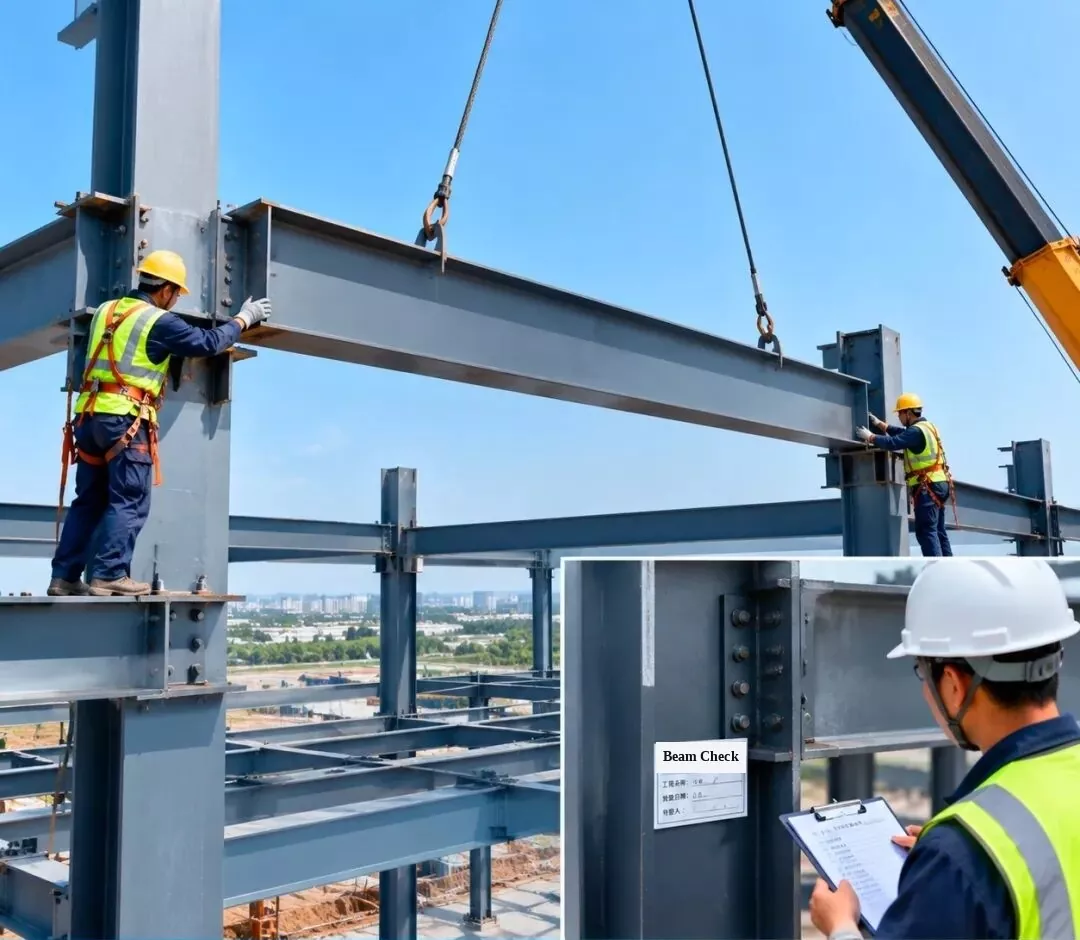

2. Инсталација и проверка на челична рамка — Инсталација на челични греди

Подигнете ја челичната греда во планираната положба, а потоа проверете ги и одобрите ги спојките за поврзување за да бидете сигурни дека квалитетот на инсталацијата ги задоволува барањата на дизајнот.

[Вметната ознака на колоната: Инспекција за инсталација на челичен греди | Име на проектот: Работилница #1 | Датум на проверка | инспектор]

3. Инсталација и инспекција на челична рамка - Инсталација на бандаж од челичен покрив

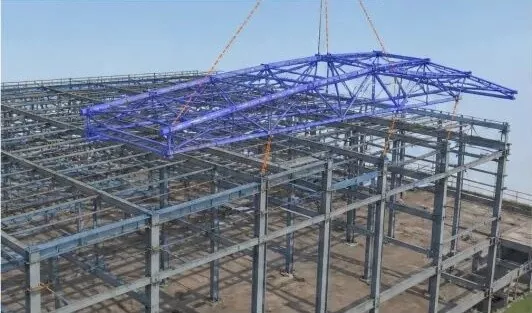

1. 3D BIM симулација:Симулирајте ја инсталацијата на бандажот на челичниот покрив за да го подобрите планот за подигање и редоследот на инсталација.

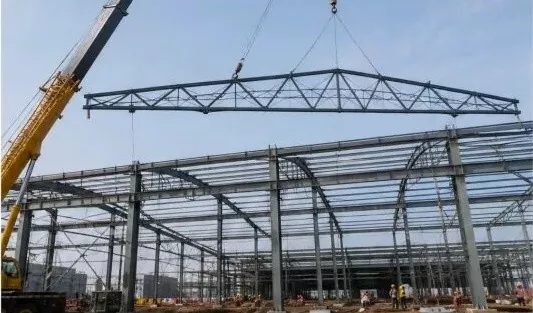

2. Подигнување на бандаж на покривот:Користете камионски кран за да ја подигнете бандажот и полека ставете ја во положба додека ја одржувате рамнотежа.

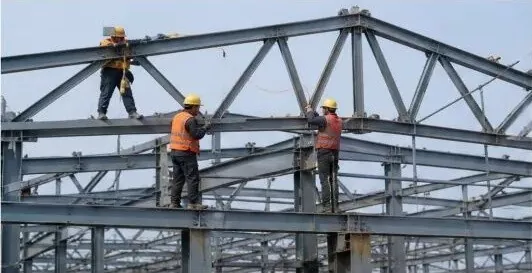

3. Позиционирање и привремено поправање:Откако ќе се постави бандажот на покривот, прицврстете го привремено и приспособете ја неговата положба и висина (височина).

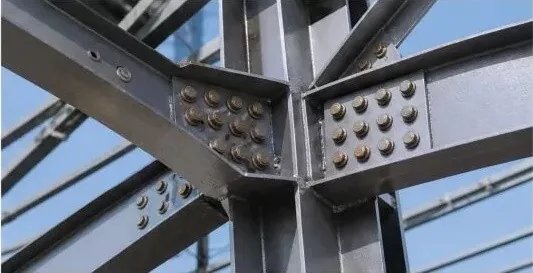

4. Врска со завртки со висока јачина:Затегнете ги завртките со висока јачина според дизајнерските правила за да обезбедите силна врска.

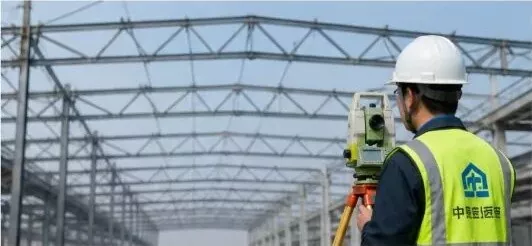

5. Инсталациона инспекција:Проверете ја висината на бандажот, распонот, свиткувањето (отклонувањето) и вертикалното порамнување за да бидете сигурни дека ја исполнуваат шифрата.

6. Запис за инспекција:Откако ќе ја поминете проверката, пополнете го формуларот за евиденција и преминете на следниот чекор за изградба.

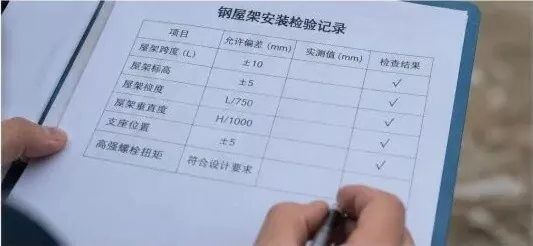

Запис за инспекција за инсталирање на челичен покрив

Ставка за проверка	Дозволена грешка (мм)	Измерена вредност (мм)	Проверете го резултатот
Распон на бандаж (L)	±10	—	√ (пропусница)
Висина на бандаж (висина)	±5	—	√ (пропусница)
Свиткување на бандаж (отклонување)	L / 750	—	√ (пропусница)
Вертикално порамнување на бандаж	H / 1000	—	√ (пропусница)
Позиција за поддршка	±5	—	√ (пропусница)
Вртежен момент на завртки со висока јачина	Ги исполнува барањата за дизајн	—	√ (пропусница)

Клучни контролни точки:

Проверете ги сите дојдовни челични делови на локацијата за да го потврдите нивниот тип, големина и квалитет на заварот;
Користете безбеден и практичен план за кревање за да се обезбеди безбедност при кревање;
Прилагодете ја и фиксирајте ја бандажот веднаш откако ќе се постави во положбата;
Правилно затегнете ги сите завртки со висока јачина и тестирајте го нивниот вртежен момент според кодот;
Направете целосна проверка за да бидете сигурни дека инсталираната структура ги исполнува сите барања за дизајн и код.

4. Инсталација и проверка на челична рамка — Инсталација на наклонети челични греди

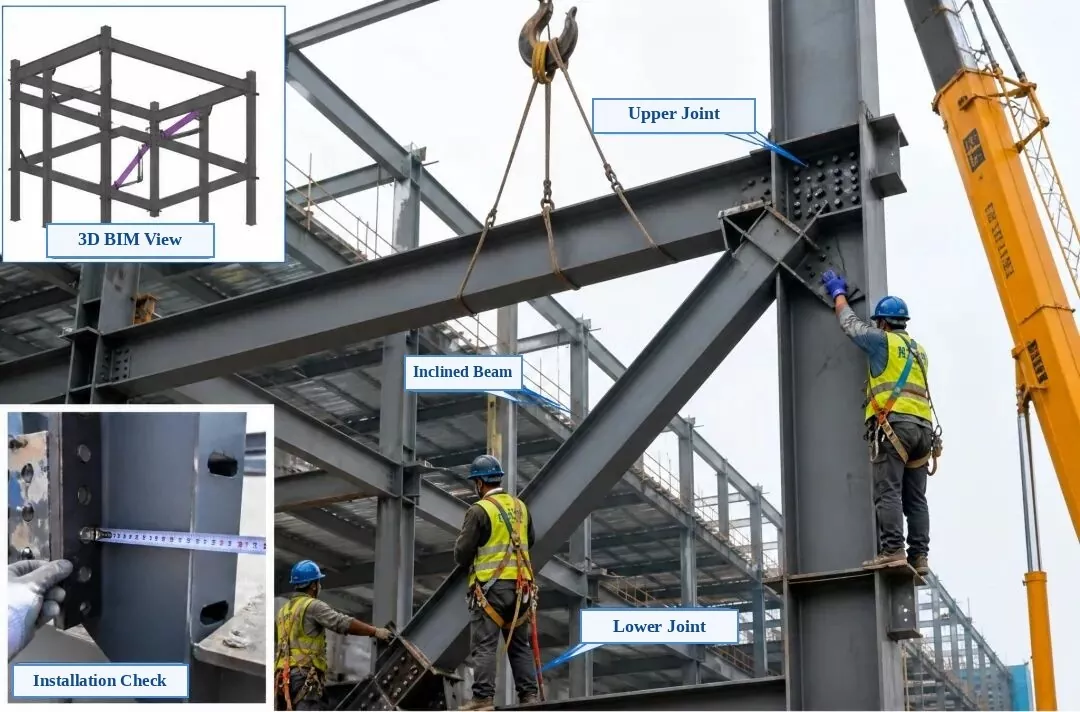

Извлечени етикети за фотографии:Горе-лево вметнување: 3D BIM преглед | Долно-лево вметнување: Проверка на инсталацијата | Главна фотографија: горен спој за поврзување, наведнат челичен зрак (дијагонална заграда), долен спој за поврзување

Инсталација и проверка на челична рамка — Инсталација на наклонети челични греди

1. Проверка пред инсталацијата:Проверете го бројот на делот, големината, позициите на отворите за завртките и насоката на приклучната плоча. Проверете дали контактните површини се рамни, чисти и без гребнатини или масло.

2. Кревање и позиционирање:Користете две точки за подигнување за полека подигнете го навалениот зрак на своето место. Поправете го привремено и проверете дали и горните и долните споеви точно се усогласуваат со челичниот столб и гредата.

3. Порамнување и прилагодување:Прилагодете ја положбата на централната линија, висината и вертикалното порамнување на навалениот зрак за да ги исполните барањата за дизајн. Завршете ја трајната врска по порамнувањето.

4. Начин на поврзување:Поврзете се со завртки со висока јачина. Затегнете ги рамномерно од центарот нанадвор кон двете страни како што бара дизајнот, и означете ја секоја завртка по проверката на конечното затегнување.

5. Инсталациона инспекција:Проверете ја положбата на централната линија, висината, вертикалното порамнување, затегнатоста на контактот на плочата и квалитетот на затегнување на завртките. Сè мора да го исполнува Кодексот за прифаќање на квалитет на градба на челични конструкции (GB 50205).

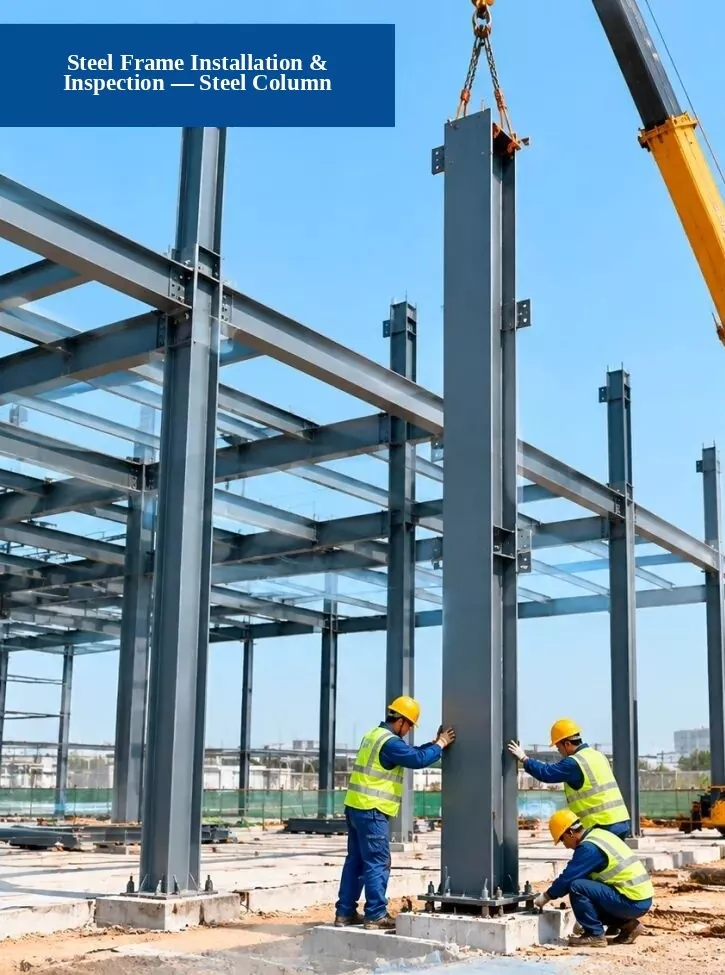

5. Инсталација и проверка на челична рамка - Инсталација на челична колона

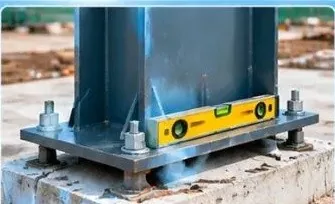

1. Проверка на основата:Проверете дали позициите на завртките за прицврстување, висината на основата и димензиите на основата ги задоволуваат дизајнерските барања.

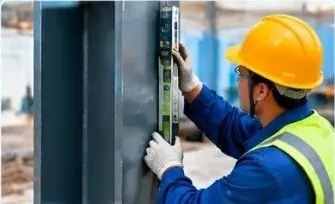

2. Проверка на вертикално порамнување:Користете тотална станица, ласерски столб или ниво на прав за да проверите колку исправено (вертикално) стои челичниот столб.

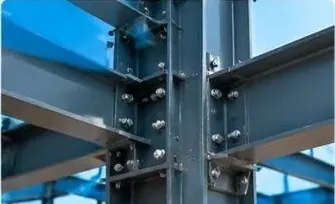

3. Проверка на квалитетот на врската:Проверете дали завртките, заварите и приклучните плочи со висока јачина ги исполнуваат стандардните барања.

Процес на градба:1. Подготвителна работа → 2. Подигнете и поставете ја челичната колона → 3. Инсталирајте и заштитете → 4. Инспекција и прифаќање

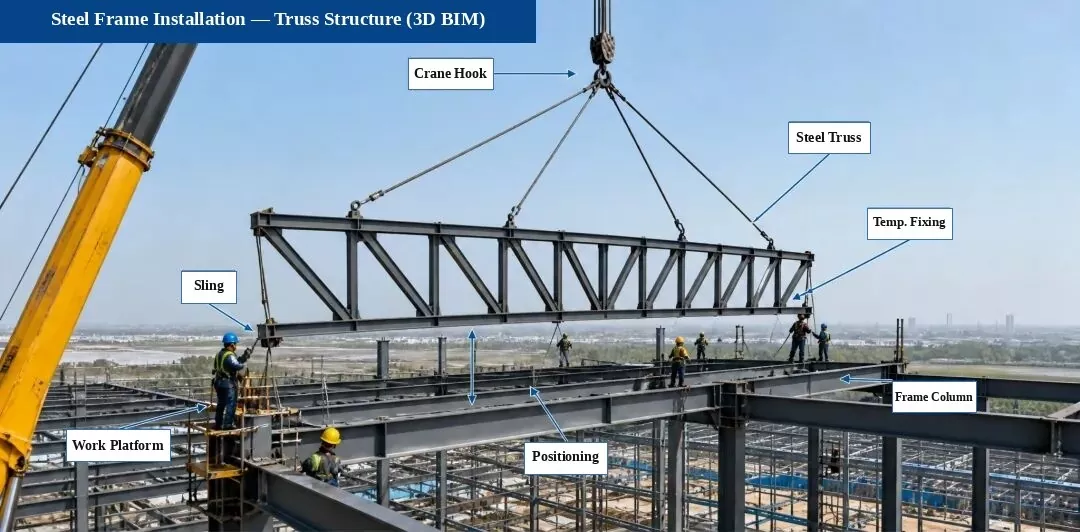

6. Инсталација на челична рамка — Инсталација на конструкција на бандаж (3D BIM дијаграм)

Тек на процесот на инсталација:Истражување и означување → Проверка за поддршка → Подигнување и место → Привремено фиксирање → Порамнување и прилагодување → Врска со завртки со висока јачина → Заварување (ако е потребно)

Клучни точки за инсталација:

Пред кревање, проверете ги двапати централната линија на потпората, висината и позициите на вградените делови;
Прикачете ги јажињата за водење на ветар (таглин) за време на подигнувањето за да ја одржувате бандажот стабилен;
Прилагодете ја и привремено прицврстете ја бандажот веднаш по поставувањето за да спречите свиткување или изобличување;
Врските со завртки со висока јачина мора да ги следат правилата за дизајн и код и да бидат затегнати до потребниот вртежен момент;
Квалитетот на заварот мора да ги исполнува правилата во Кодексот за прифаќање на квалитет на градба на челични конструкции (GB 50205).

Клучни точки за проверка (фотографии на локацијата):

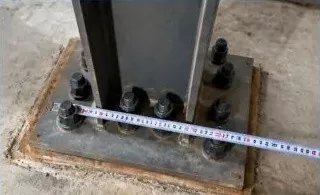

1. Поддршка и заедничка проверка

Проверете ги позициите и височините на потпорните завртки, плочите и вградените делови за да бидете сигурни дека ги исполнуваат барањата за дизајн.

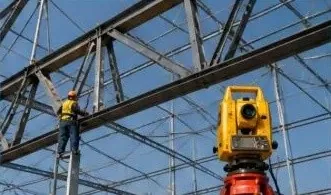

2. Проверка на усогласување на бандажот

Користете тотална станица за да ја измерите централната линија, висината и свиткувањето на бандажот и направете прилагодувања за усогласување.

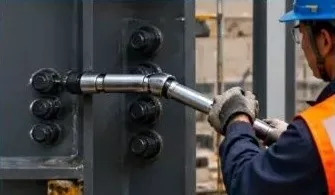

3. Проверка на завртки со висока јачина

Проверете го бројот, големината и вртежниот момент на завртките со висока јачина и повторно тестирајте ги како што се бара со кодот.

Забелешка:Структурата на бандажот во овој проект е претходно составена во фабриката и подигната во делови на локацијата за да се обезбеди точна инсталација, квалитет и безбедност.

7. Инсталација и проверка на челична рамка и профилиран метален кров

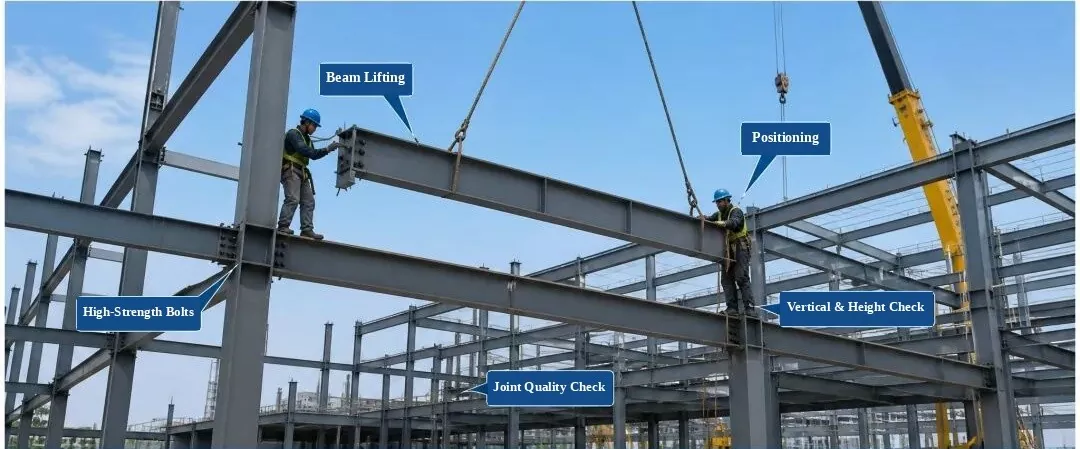

Инсталација и инспекција на челична рамка

(Етикети: подигање на зрак, позиционирање, завртки со висока јачина, вертикална и проверка на висина, проверка на квалитетот на спојниците)

1. Проверка на дојдовен дел:Проверете го квалитетот на материјалот, големината, состојбата на површината и исправноста. Инсталирајте само откако ќе поминете проверка.

2. Контрола на процесот:Контролирајте го позиционирањето на делот, висината, вертикалното порамнување и затегнувањето на завртките за време на инсталацијата.

3. Ставки за инспекција:Положба на централната линија, висина, вертикално порамнување, плошност на површината и квалитет на поврзување на завртките.

4. Стандард за квалитет:Мора да го исполнува Кодексот за прифаќање на квалитет на градба на челични конструкции (GB 50205-2020).

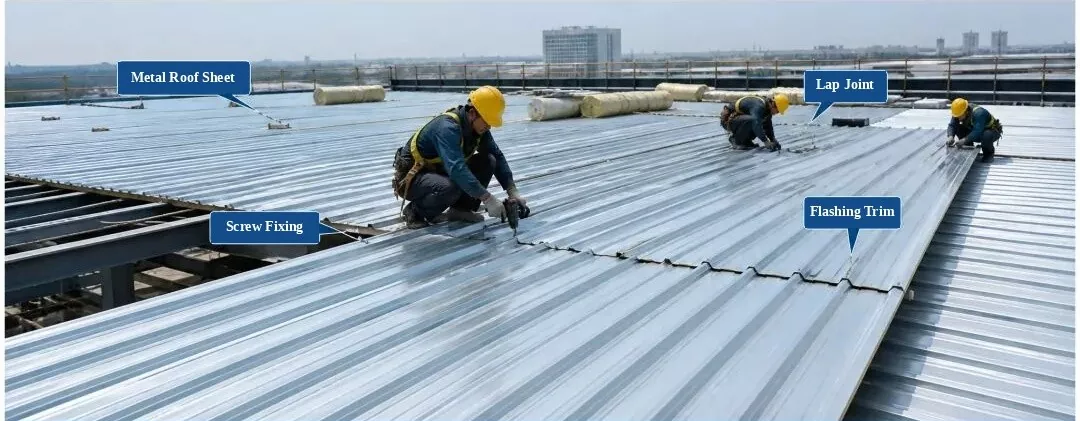

Инсталација и проверка на профилирани метални покривни листови

(Ознаки: метален покривен лим, спој за скут, фиксирање на завртки со самопреслушување, трепкачка облога)

1. Проверка на материјалот:Проверете го профилот на панелот, дебелината, облогата и бојата. Користете го само откако ќе поминете инспекција.

2. Правила за инсталација:Правилно преклопете ги панелите и цврсто фиксирајте ги. Чувајте го растојанието за завртките во стандардни граници, без завртки кои недостасуваат или не се поставени.

3. Ставки за инспекција:Плошност на покривот, ширина на преклопување, растојание од точките на прицврстување и детали за хидроизолација.

4. Стандард за квалитет:Мора да го исполнува Техничкиот код за инженерство на метални покриви (GB 50345-2012).

8. Инсталација и проверка на челична рамка - Инсталација на челични скали и парапет

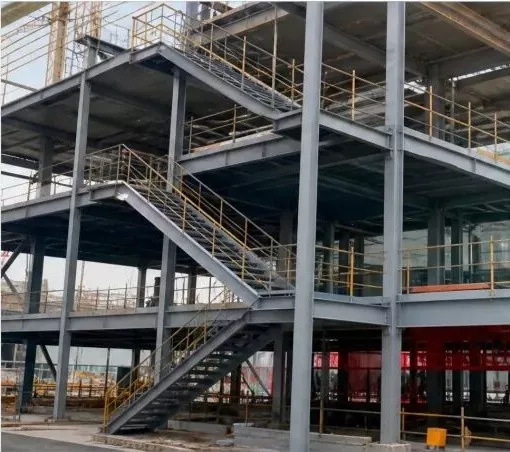

1. Завршени челични скали и парапети (Фото на страницата)

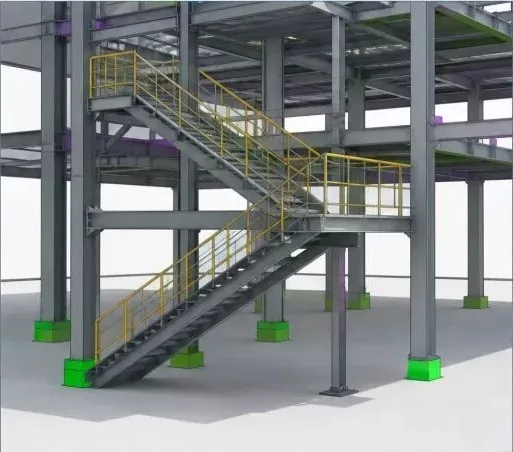

2. 3D BIM модел (челични скали и парапети)

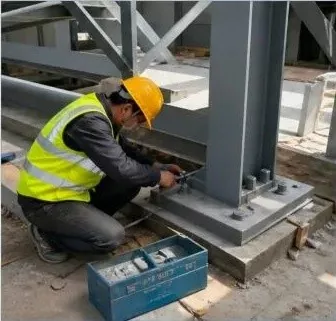

3. Инсталација на челични скали (работа на лице место)

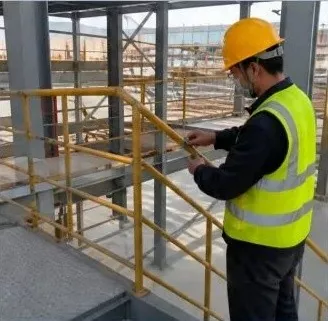

4. Инсталација на парапет (работа на локацијата)

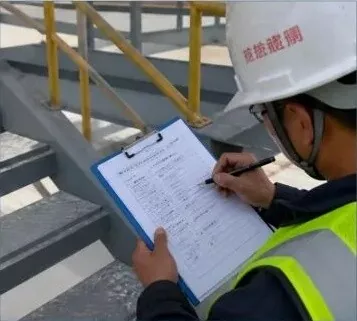

5. Проверка на квалитетот на инсталацијата (Проверка на локацијата)

Инструкции:

Пред да поставите челични скали и огради, проверете ги двапати димензиите на компонентите, височините и централните линии на распоредот;
Кога користите приклучоци со завртки, проверете ја големината, количината и вртежниот момент на завртките за да обезбедите цврста врска;
Поставените огради мора да бидат цврсти и прави, со целосни и мазни завари кои ги исполнуваат барањата за дизајн и код;
Спроведете проверка на квалитетот по инсталацијата и пополнете ја инспекциската евиденција за да го обезбедите квалитетот на проектот.

Стандарди за градежни процеси за челични конструкции (челични рамки)

Челична конструкцијаессе широко користени на денешниот градежен пазар за изградба на градежни рамки и тие ќе станат главен избор за примарни градежни конструкции во иднина. Челичните конструкции имаат многу под-категории, типови на структура и типови на компоненти. Врз основа на структурниот систем, тие се поделени на четири главни типа: портални рамки, просторни мрежи, фарми и структури на рамки.
