Целосен водич за челични структурни компоненти: секундарни членови и детали за поврзување

Претходниот број ги илустрираше деталите и цртежите на распоредот на примарните носечки елементи и членовите за затегнување и стабилност меѓучеличен конструктивенкомпоненти. Оваа сесија продолжува со воведување на секундарни и приклучени компоненти како и приклучоци и структурни фитинзи. Подолу се описите на типичните позиции на распоредот и целосните списоци на секоја компонента во челичните згради.

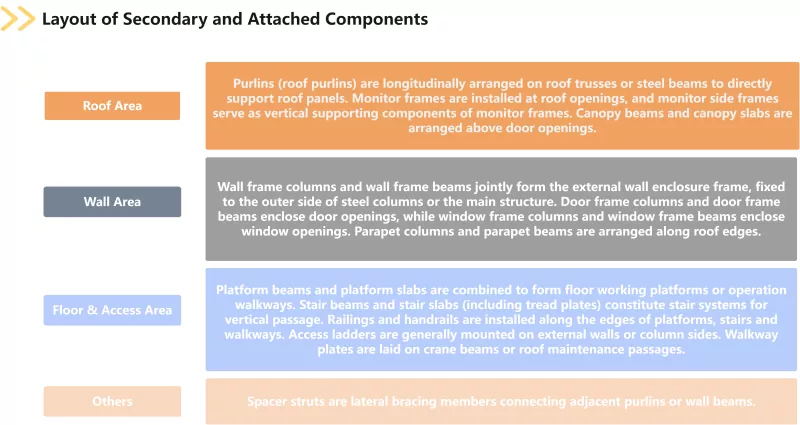

Секундарните и прикачените компоненти вклучуваат шуплини, столбови на ѕидни рамки, греди на ѕидни рамки, рамки за монитори, странични рамки на мониторот, греди од скали, плочи од скали, греди од платформа, плочи на платформа, огради, огради, пристапни скали, плочи за пешачки премини и потпори за растојание, столбови на рамката на вратата, греди на рамката на вратата, може да бидат столбови на рамката на прозорецот, slabs, parapet columns and parapet beams. Плочаните се поделени на покривни и ѕидни, додека плочите на скалите ги покриваат газните плочи. Преземање на функции на зградата како што се затворен простор, премин, дневна светлина и вентилација, секундарните и приклучените компоненти ги пренесуваат оптоварувањата од ветер, товарите од снег и други товари до главната структура. Тие се незаменливи делови кои обезбедуваат интегритет и сервисни функции на челичните згради.

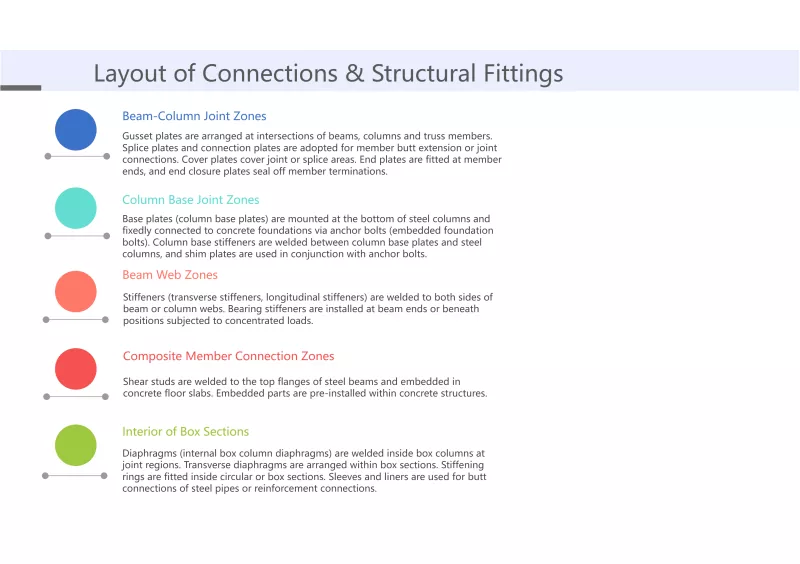

Приклучоците и структурните фитинзи се состојат од табли, зацврстувачи, зацврстувачи на лежиштата, плочи за обвивка, плочи за поврзување, спојни плочи, покривни плочи, завршни плочи за затворање, крајни плочи, основни плочи, зацврстувачи на основата на столбови, завртки за прицврстување на столбови, завртки со висока јачина, обични делови со завртки, обични делови со завртки, облоги, прстени за зацврстување, дијафрагми и попречни дијафрагми. Зацврстувачите се поделени на попречни зацврстувачи и надолжни зацврстувачи; base plates include column base plates; завртките за прицврстување на столбовите се исто така познати како завртки за вградени темели; shear studs are also called stud connectors; дијафрагмите ги покриваат внатрешните дијафрагми за столбовите на кутиите. As a vital category ofчелична конструкцијакомпонентите, приклучоците и структурните фитинзи директно одредуваат дали сите носечки членови можат ефективно да работат координирано и дали патеката за пренос на товарот е континуирана и доверлива.

Досега, четирите главни категории на челични структурни компоненти класифицирани според структурниот состав се сите подредени. Сите горенаведени компоненти се нацртани на градежни цртежи на челични згради, вклучени во анализата на силите во извештаите за конструктивна пресметка и трајно се задржуваат во завршените конструкции. Комбинацијата на компоненти варира со различни типови на проекти. Правилното разбирање на логиката на функционалното позиционирање и распоред на секој тип на компонента е предуслов за составување точни сметки за количини и разумно одредување на сеопфатни единечни цени, како и основа за обезбедување дека дизајнерската намера на челичните конструкции може да се трансформира во безбедни и сигурни физички згради.
